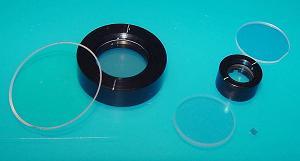

低级波片





描述:

波片,又称为相位延迟片,通常由具有精确厚度的石英、方解石或云母等双折射晶片做成。其光轴与晶片表面平行,能使互相垂直的两光振动间产生附加光程差(或相位差)。以线偏振光垂直入射到晶片,其振动方向与晶片光轴夹θ 角(θ≠0),入射的光振动分解成垂直于光轴(o振动)和平行于光轴(e振动)两个分量,它们对应晶片中的 o光和e光。晶片中的o光和e光沿同一方向传播,但传播速度不同(折射率不同) ,穿出晶片后两种光间产生 (no-ne)d光程差,d为晶片厚度,n0和ne为o光和e光的折射率,两垂直振动间的相位差为Δj=2π(no-ne)d/λ。 两振动一般合成为椭圆偏振。Δj=2kπ(k为整数)时合成为线偏振光;Δj=(2k+1)π/2,且θ=45°时合成为圆偏振光。



低级波片的主要特点:

  • 厚度: 0.2~0.4 mm;

  • 高损伤阈值;

  • 较好的工作温度范围;

  • 高带宽;

  • 较低的价格



产品规格:

材料石英晶体
尺寸公差+0.0,-0.2mm
波前畸变λ/10@633nm
延迟精度λ/500
表面光洁度20/10 Scratch/Dig
AR镀膜R<0.2% at center wavelength
波长范围260~2900nm

:武汉宇晶光电可接受客户不同尺寸规格的波片定制。
